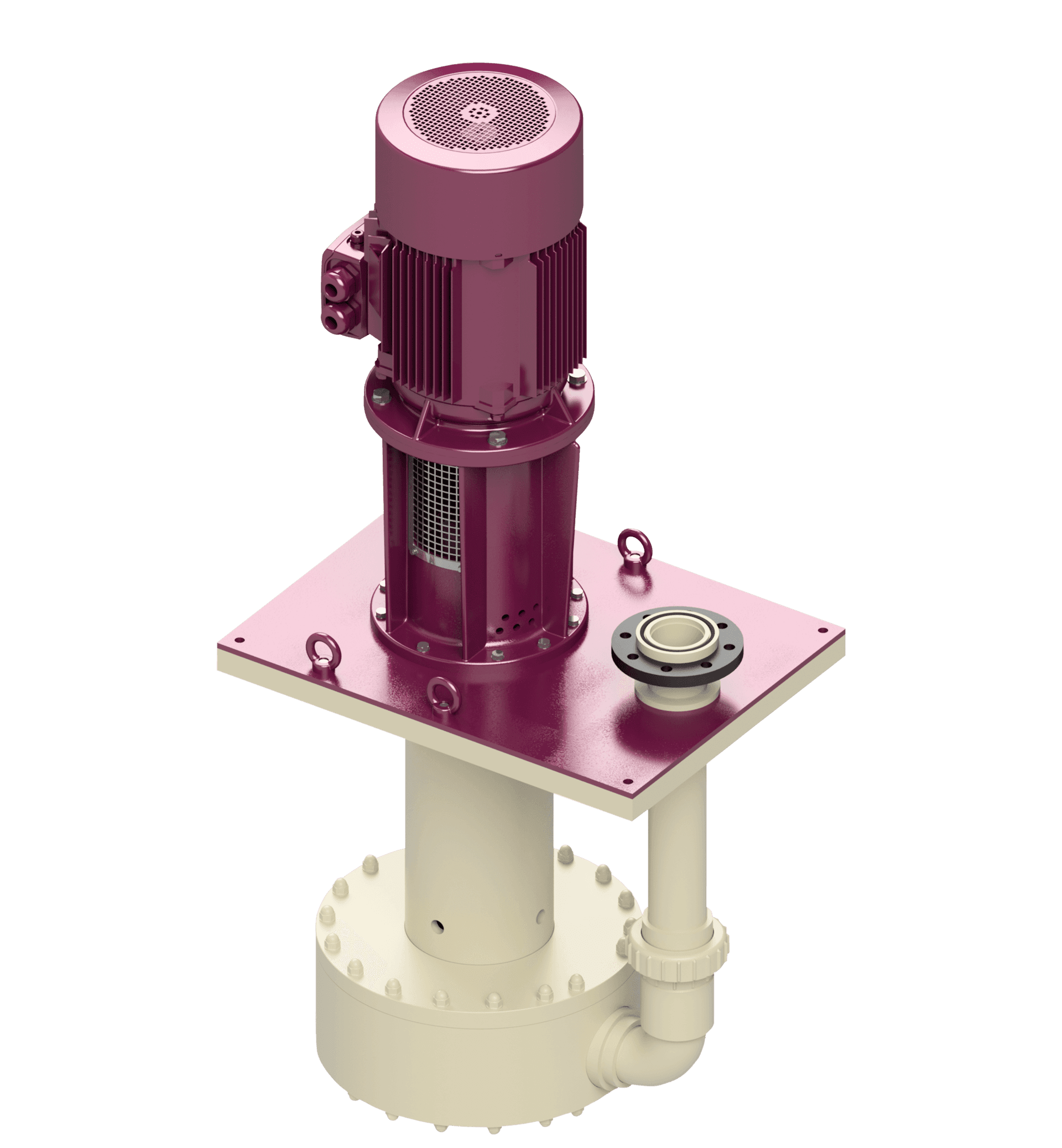

CGV-N SERIE
Den lodretstående CGV-N serie er designet med høj ydelse og driftssikkerhed for øje. Den kompakte konstruktion med de store godstykkelser giver en yderst stærk og driftssikker pumpe, som samtidig er meget let at håndtere.
Materialekombinationer
Med medieberørte dele i (PP, PVDF, PE-UHMW) og O-ringe i (EPDM, FPM, FEP, FFKM) er pumpen velegnet for pumpning af sure og basiske medier. Pumpeakslen er forbundet med motoren med en elastisk kobling med indvendige kuglelejer og guides af en PTFE CG og Al2O3 (aluminium)bøsning eller som option i SIC/SIC.
Tilbehør
• Flangetilslutning på afgang
• Ekstra motor afdækning mod vand
• Filter på sugesiden
• Forlængelsesrør på sugesiden

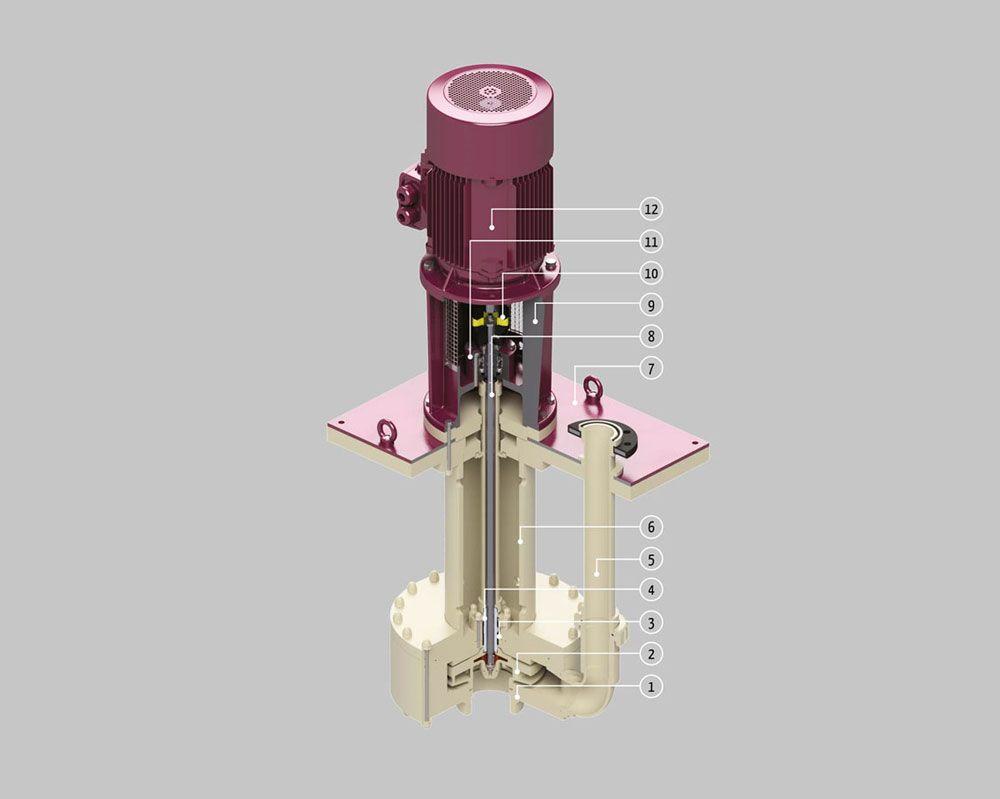

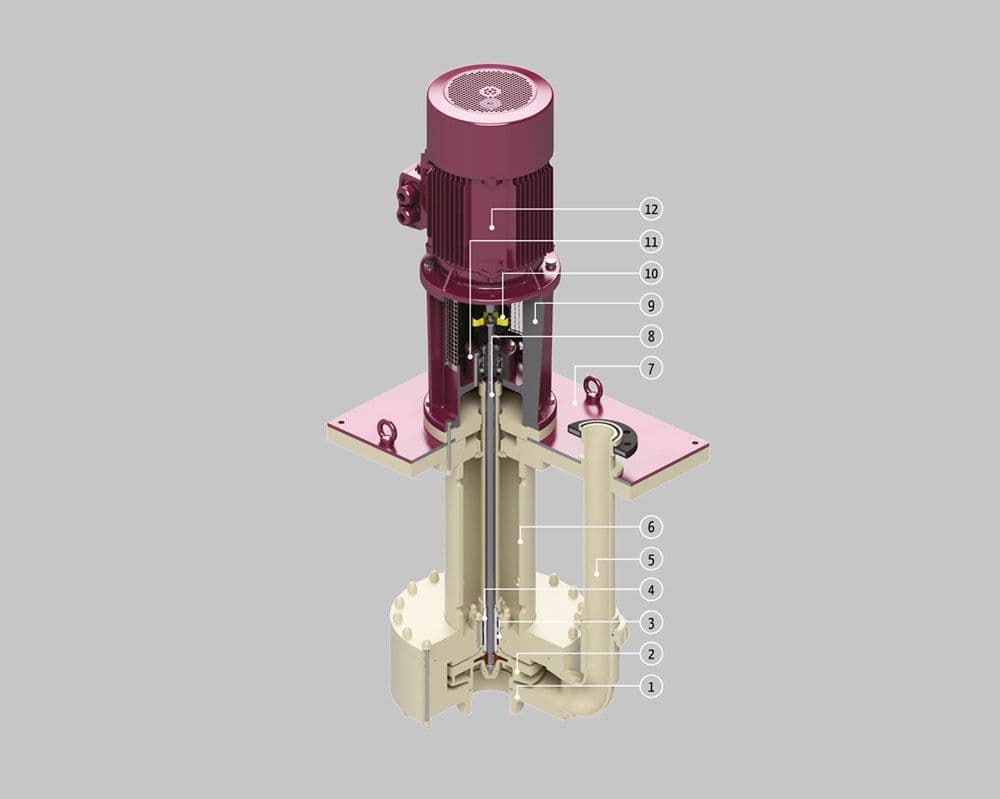

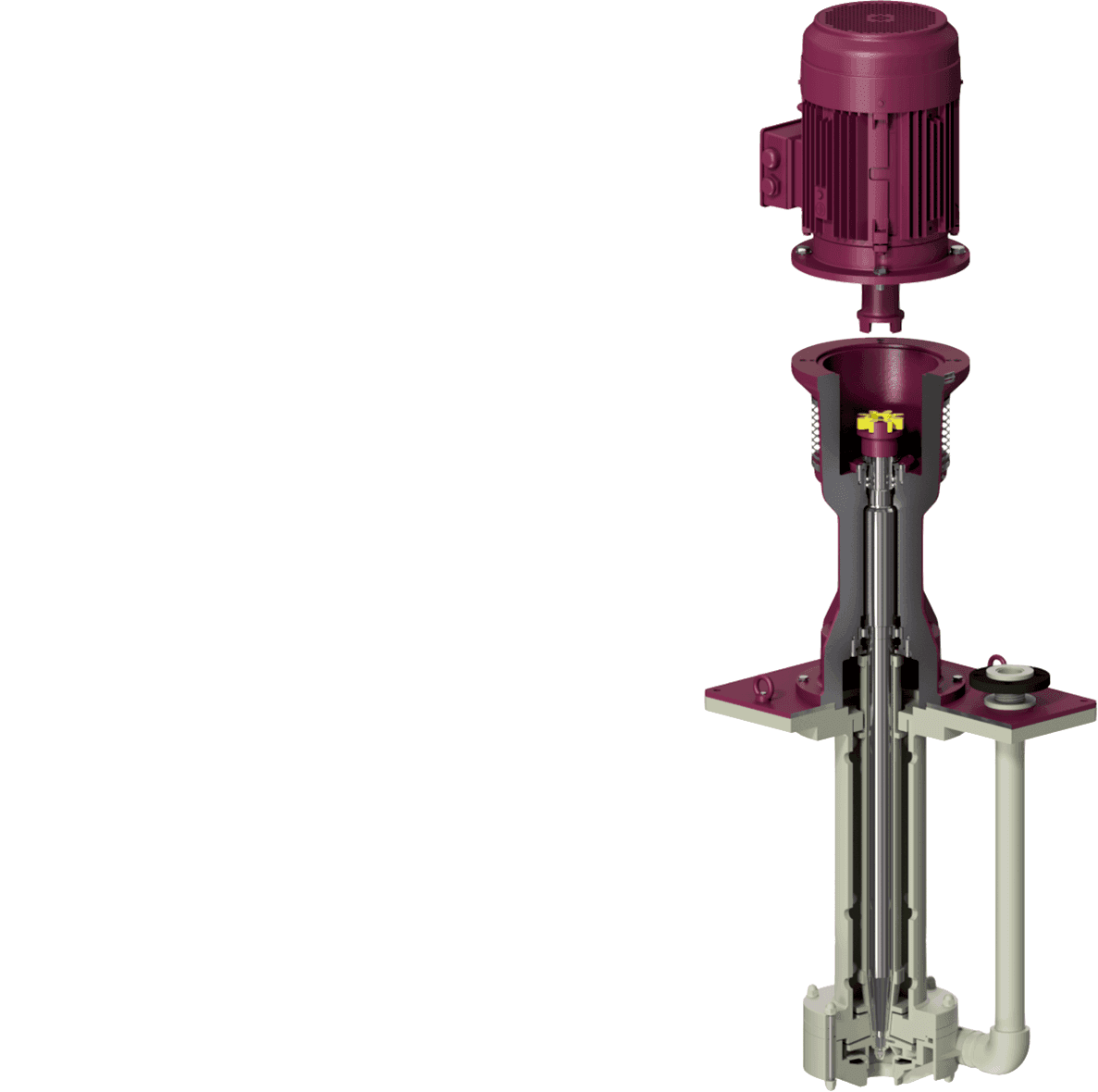

Opbygning
- Pumpehus i ekstra tyk PP, PVDF eller PE-UHMW for størrelserne 25-125, 32-125, 40-130 & 40-160. Størrelse 50-160 kun i PP eller PVDF
- Løbehjul i PP eller PVDF; delvis åben version for partikelholdige medier eller lukket løbehjul for rene medier og høj temperatur applikationer
- Statisk guide bøsning i PTFE CG (SiC på forespørgsel)
- Roterende guidebøsning i Al2O3 (SiC på forespørgsel)
- Afgangsrør i termoplast
- Hele kolonnen fremstillet i termoplast materiale
- Extra tyk PP plade
- Balanceret aksel i 42CrMo4 kulstofstål. Maskinbearbejdet ud af et stykke og komplet coated med termoplast
- Mellemflange i aluminium, indeholder lejer og den elastiske kobling og distancerer motoren fra resten af pumpen
- Elastisk kobling, som optager aksiale unøjagtigheder og muliggør service af motoren uden af fjerne pumpen
- Stålklokke med to kraftige radiale kuglelejer, som styrer akslen.
- Trefaset asynkron motor, i henhold til IEC (NEMA på forespørgsel)
Mekaniske akseltætninger

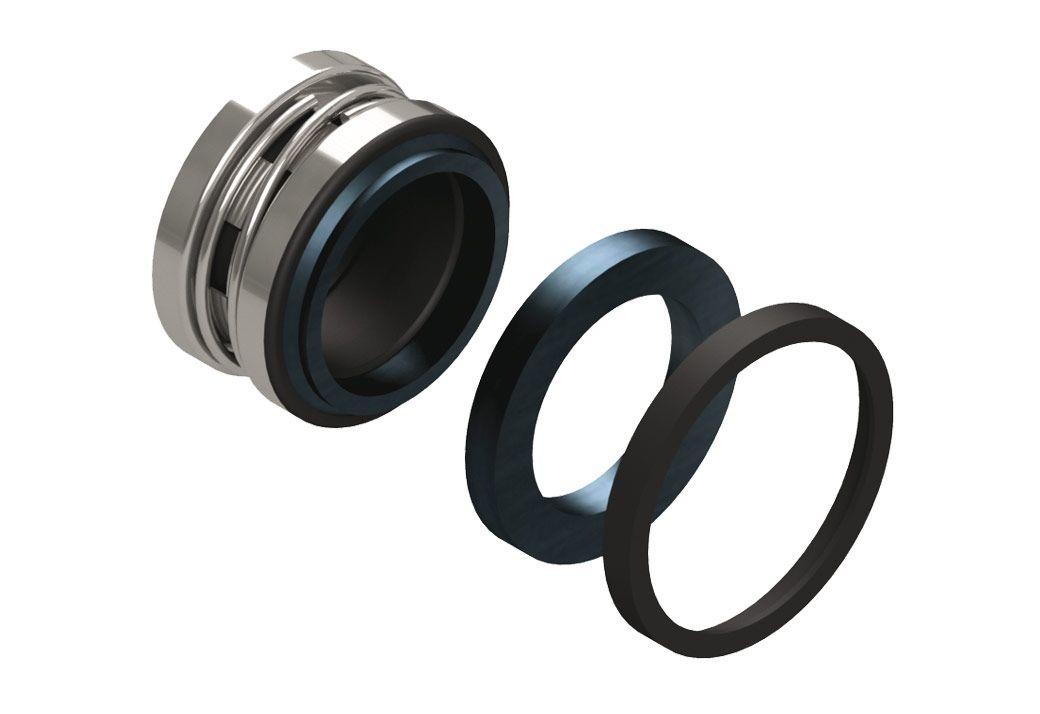

Elastomer bælgtætninger
Mekaniske akseltætninger for let agressive, rene og ikke specielt varme medier. Statiske og roterende ringe i SiC, fjedre og holder i SS316 ikke i kontakt med mediet, elastomerer i EPDM eller FPM. Fås som ekstern type (B6E-B6EC), intern (B6I – B6IC – B6IH) eller dobbeltmekanisk type (B6EDF – B6EDFC).

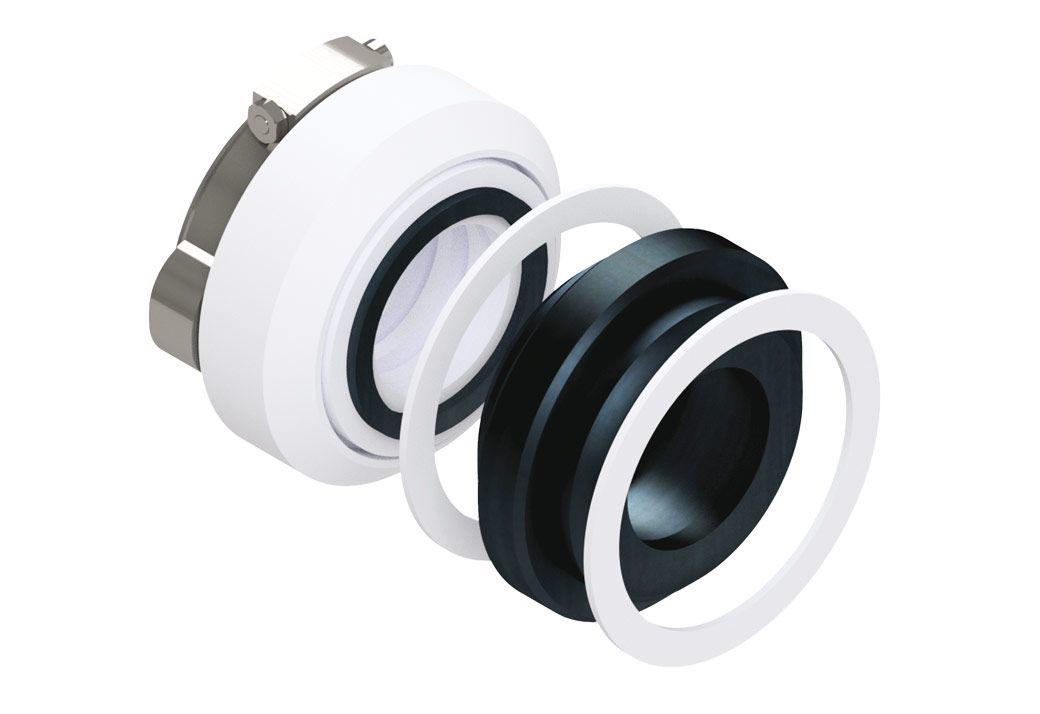

PTFE bælgtætninger
Mekaniske akseltætninger for meget agressive medier og høje temperaturer. Statiske og roterende ringe i tre forskellige materiale kombinationer (SiC-SiC, SiC-Al2O3, Al2O3-PTFE-C), PTFE bælge, fjedre og holder i SS316 (ikke medie berørte). Fås som ekstern type (JRS – JRS1 – JRA) eller dobbeltmekanisk type (JR2S – JR2S1 – JT2P – JR2A).

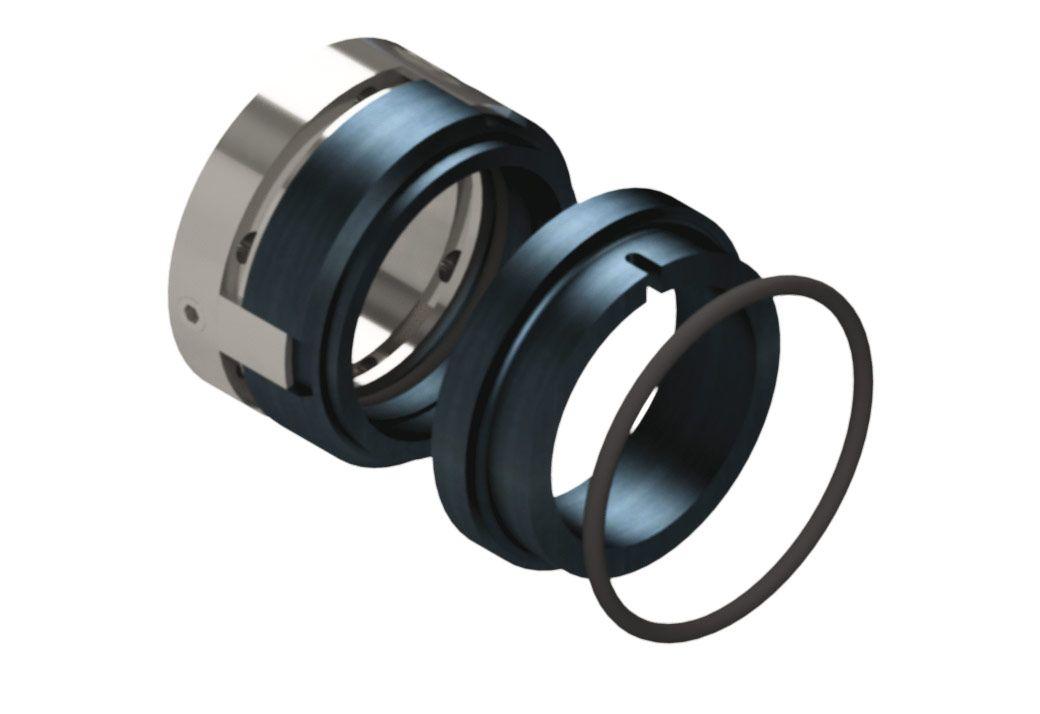

Tætning med O-ring i elastomer
Mekanisk akseltætning for moderat agressive, rene og ikke ekstremt varme medier. Statisk og roterende ringe i to forskellige kombinationer (SiC-SiC, Kul-graphit-SiC), fjeder og holder i Hastelloy C276, O-ring i EPDM eller FPM. Fås som intern type (UMG – UMS) eller dobbeltmekanisk type (UM2G – UM2S).
