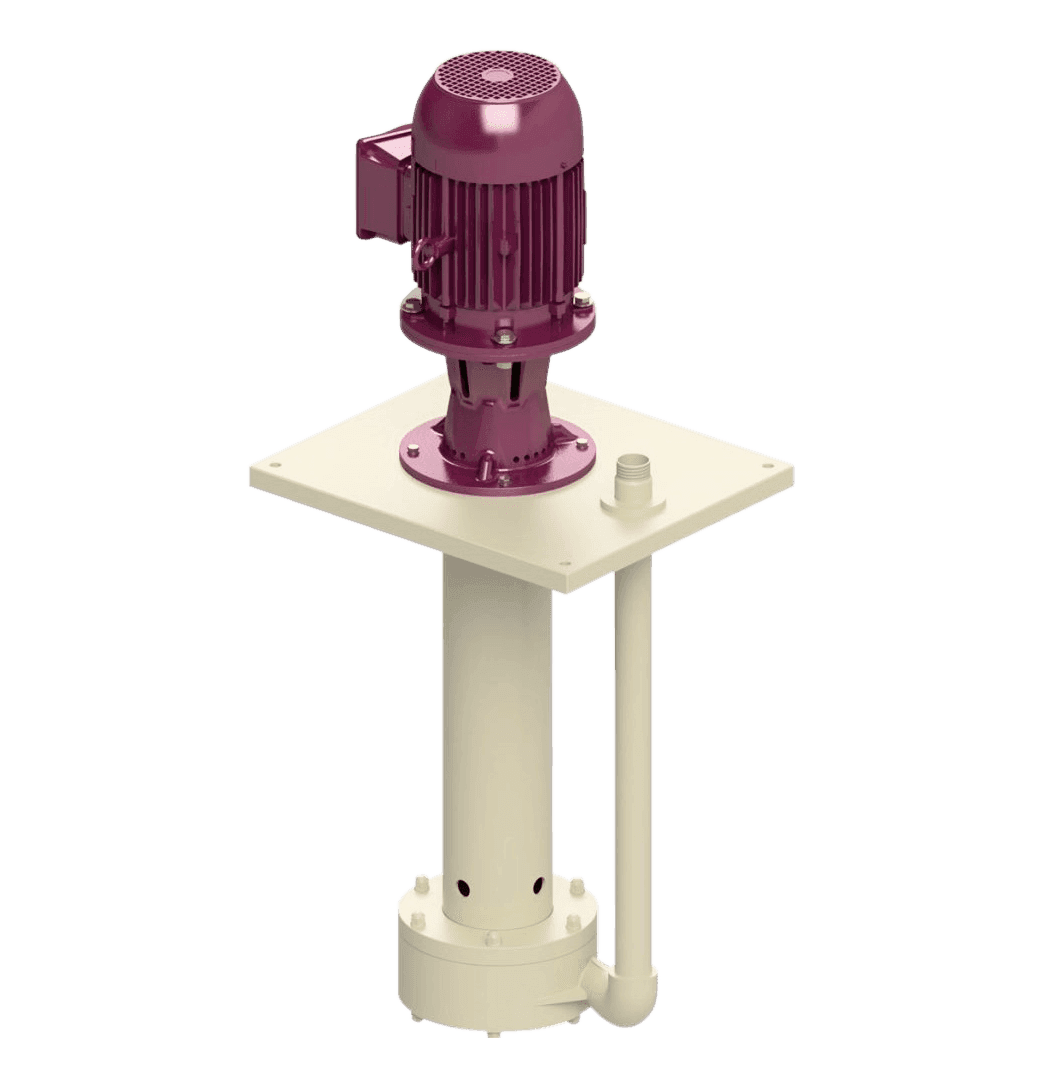

CGV-L SERIE
Den lodretstående CGV-L serie er designet med høj ydelse og driftssikkerhed for øje. Den kompakte konstruktion med de store godstykkelser giver en yderst stærk og driftssikker pumpe som samtidig er meget let at håndtere.
Materiale kombinationer
Med medieberørte dele i (PP-PVDF) og O-ringe i (EPDM-FPM-FEP-FFKM) er pumpen velegnet for pumpning af sure og basiske medier. Pumpeakslen er forbundet med motoren med en elastisk kobling med et indvendigt kugleleje og guides af en PTFE CG bøsning eller som option i SIC/SIC.
Tilbehør
• Flangetilslutning på afgang
• Ekstra motor afdækning mod vand
• Filter på sugesiden
• Forlængelsesrør på sugesiden

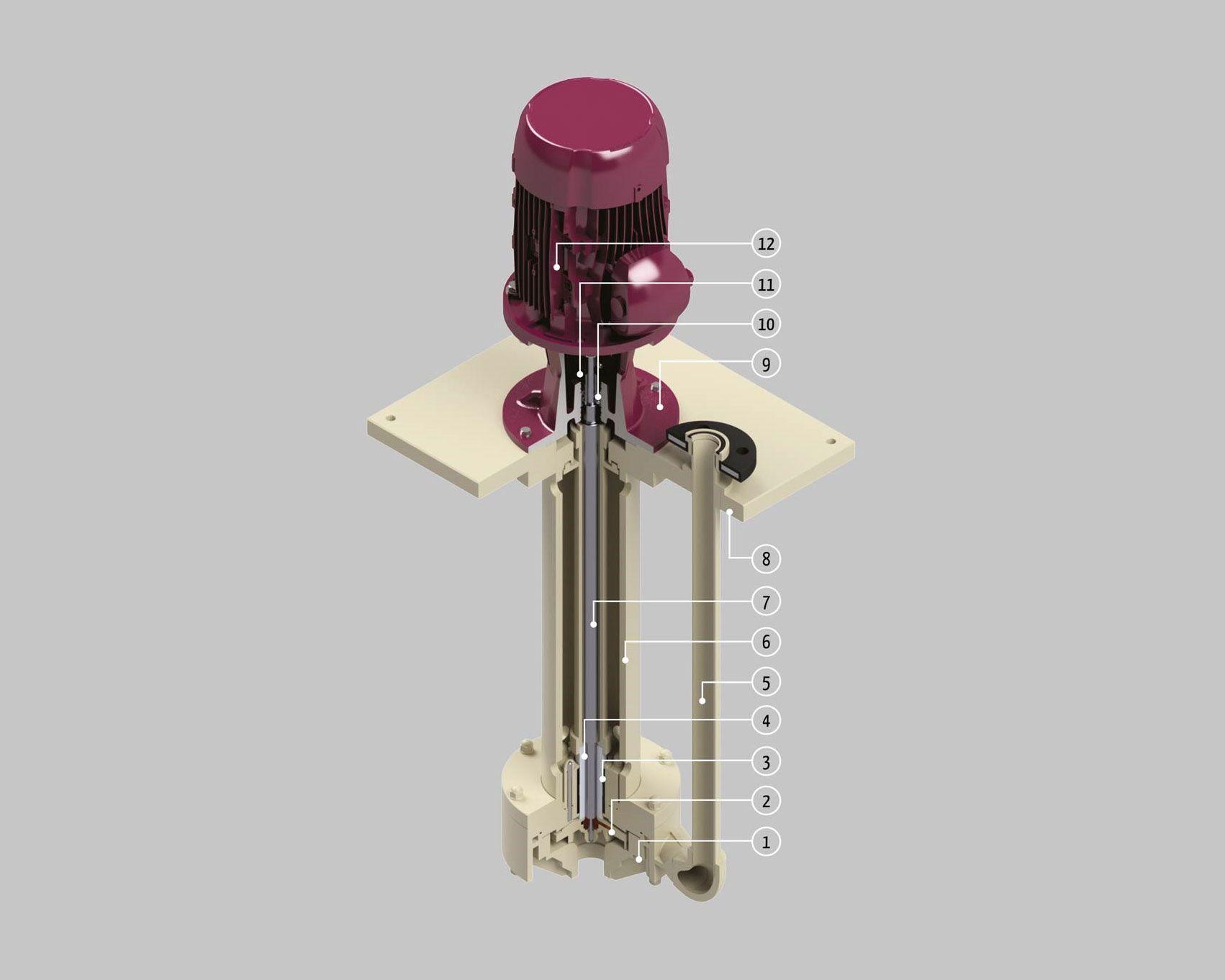

Teknisk opbygning og fordele
Pumpehus i ekstra tyk PP eller PVDF
Løbehjul i PP eller PVDF; delvis åben version for partikelholdige medier eller lukket løbehjul for rene medier og høj temperatur applikationer
Statisk guide bøsning i PTFE CG (SiC på forespørgsel)
Roterende guide bøsning i Al2O3 (SiC på forespørgsel)Afgangsrør i thermoplast
Afgangsrør i termoplast
Hele kolonnen fremstillet i termoplast materiale
Balanceret aksel i 42CrMo4 kulstofstål. Maskinbearbejdet ud af et stykke og helt dækket af termoplast
Extra tyk PP plade
Mellemflange i aluminium, indeholder lejer og den elastiske kobling og distancerer motoren fra resten af pumpen
Kraftige radiale kuglelejer
Elastisk kobling som optager aksiale unøjagtigheder og muliggør service af motoren uden af fjerne pumpen.
Trefaset asynkron motor, i henhold til IEC (NEMA på forespørgsel)
Mekaniske akseltætninger

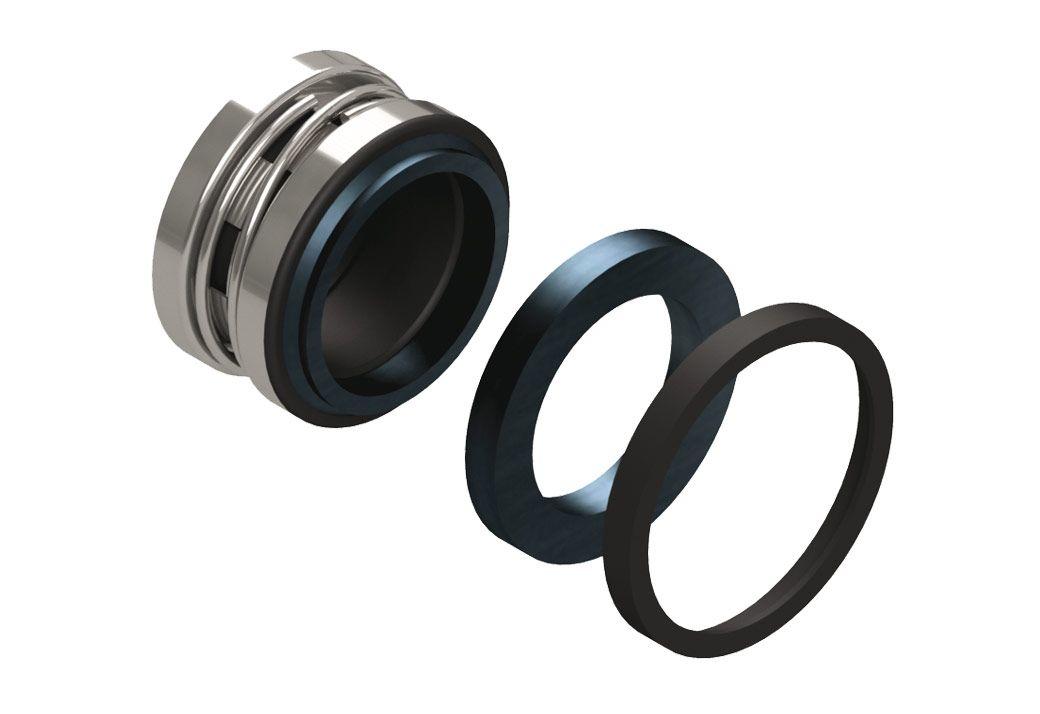

Elastomer bælgtætninger
Mekaniske akseltætninger for let agressive, rene og ikke specielt varme medier. Statiske og roterende ringe i SiC, fjedre og holder i SS316 ikke i kontakt med mediet, elastomerer i EPDM eller FPM. Fås som ekstern type (B6E-B6EC), intern (B6I – B6IC – B6IH) eller dobbeltmekanisk type (B6EDF – B6EDFC).

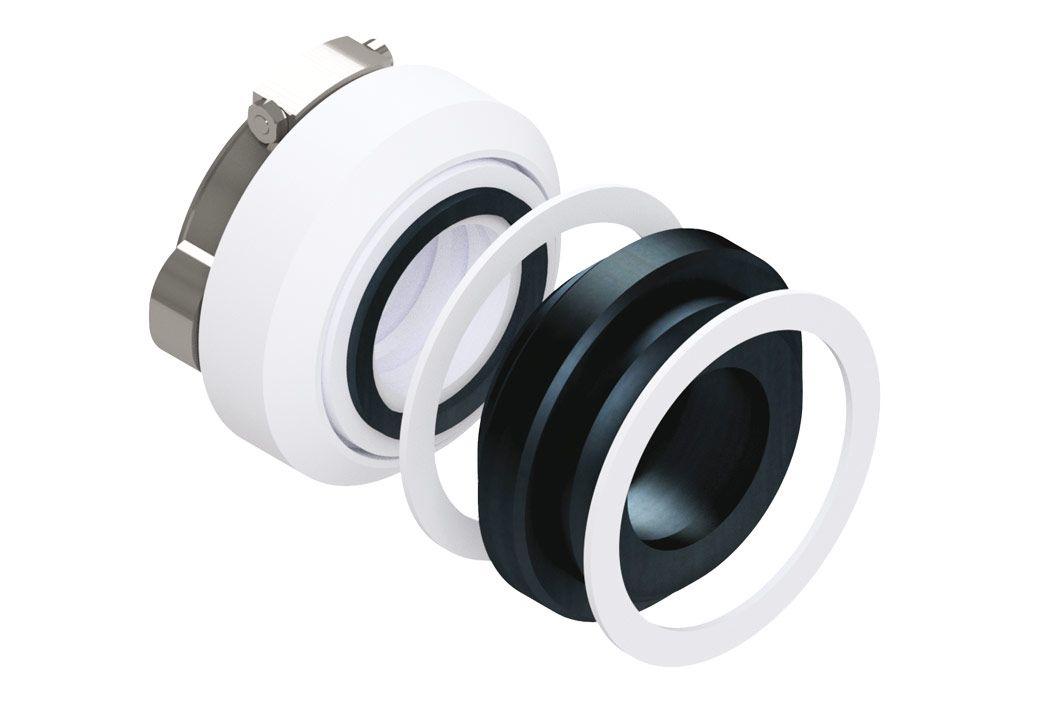

PTFE bælgtætninger
Mekaniske akseltætninger for meget agressive medier og høje temperaturer. Statiske og roterende ringe i tre forskellige materiale kombinationer (SiC-SiC, SiC-Al2O3, Al2O3-PTFE-C), PTFE bælge, fjedre og holder i SS316 (ikke medie berørte). Fås som ekstern type (JRS – JRS1 – JRA) eller dobbeltmekanisk type (JR2S – JR2S1 – JT2P – JR2A).

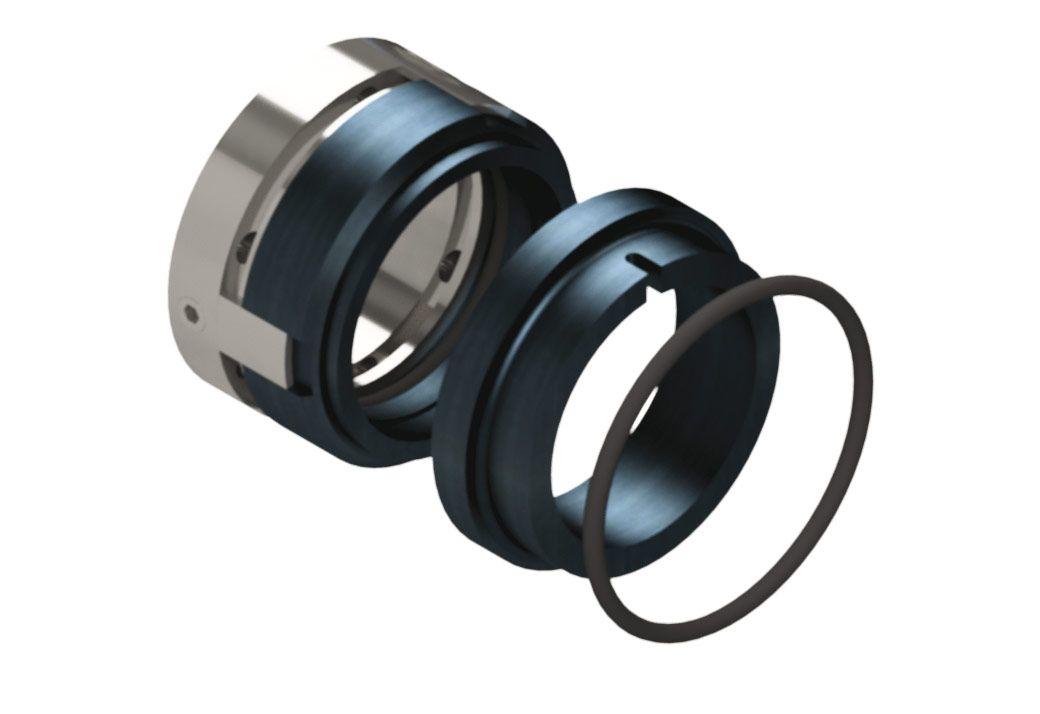

Tætning med O-ring i elastomer
Mekanisk akseltætning for moderat agressive, rene og ikke ekstremt varme medier. Statisk og roterende ringe i to forskellige kombinationer (SiC-SiC, Kul-graphit-SiC), fjeder og holder i Hastelloy C276, O-ring i EPDM eller FPM. Fås som intern type (UMG – UMS) eller dobbeltmekanisk type (UM2G – UM2S).
