VELEGNET TIL AGGRESSIVE OG SLIDENDE MEDIER

CFV-N SERIE

Vitrum-serien er udviklet til pumpning af aggressive og slidende medier. Alle medieberørte dele er i glasfiber forstærket materiale for at modstå slid og høje temperaturer mellem -45°C og +120°C.

De vertikalt opstillede centrifugalpumper er nemme at håndtere (lav vægt), stærke og kompakte. Stor godstykkelse sikret maksimal styrke og lang levetid.

Materiale kombinationer

CFV-N serien er bygget af materialer som er udvalgt på baggrund af mange års erfaring med pumpning af aggressive og abrasive medier. Fleksibiliteten i materialevalget er kendetegnende for Affetti pumper og sikrer et højt kvalitetsniveau. Pumpeakslen er forbundet til motoren med en fleksibel kobling med indvendige kuglelejer og er styret af PTFE CG og Al2O3 bøsninger. (Alternativt SIC/SIC på forespørgsel)

  • Glasfiber resin FRP-VES vinyl ester resin: Standard applikationer

  • Glasfiber resin FRP-VEA vinyl ester resin: Abresive applikationer

  • Glasfiber resin FRP-VEC vinyl ester resin: Applikationer med blegemidler

  • Glasfiber resin FRP-VEF vinyl ester resin: Applikationer med fluorider

  • Fiberglass resin FRP-EPX epoxy resin: Applikationer med stærke kemikalier

Tilbehør

  • Ekstra motorafdækning mod vand

  • Filter på sugeside

  • Forlængelsesrør til sugeside

RTM støbning

Glasfiber komponenterne til CFV-N pumper er produceret ved RTM (RESIN TRANSFER MOULDING) ved brug af vinyl ester, forstærket med lange glas fibre.

brochure

vendor logo

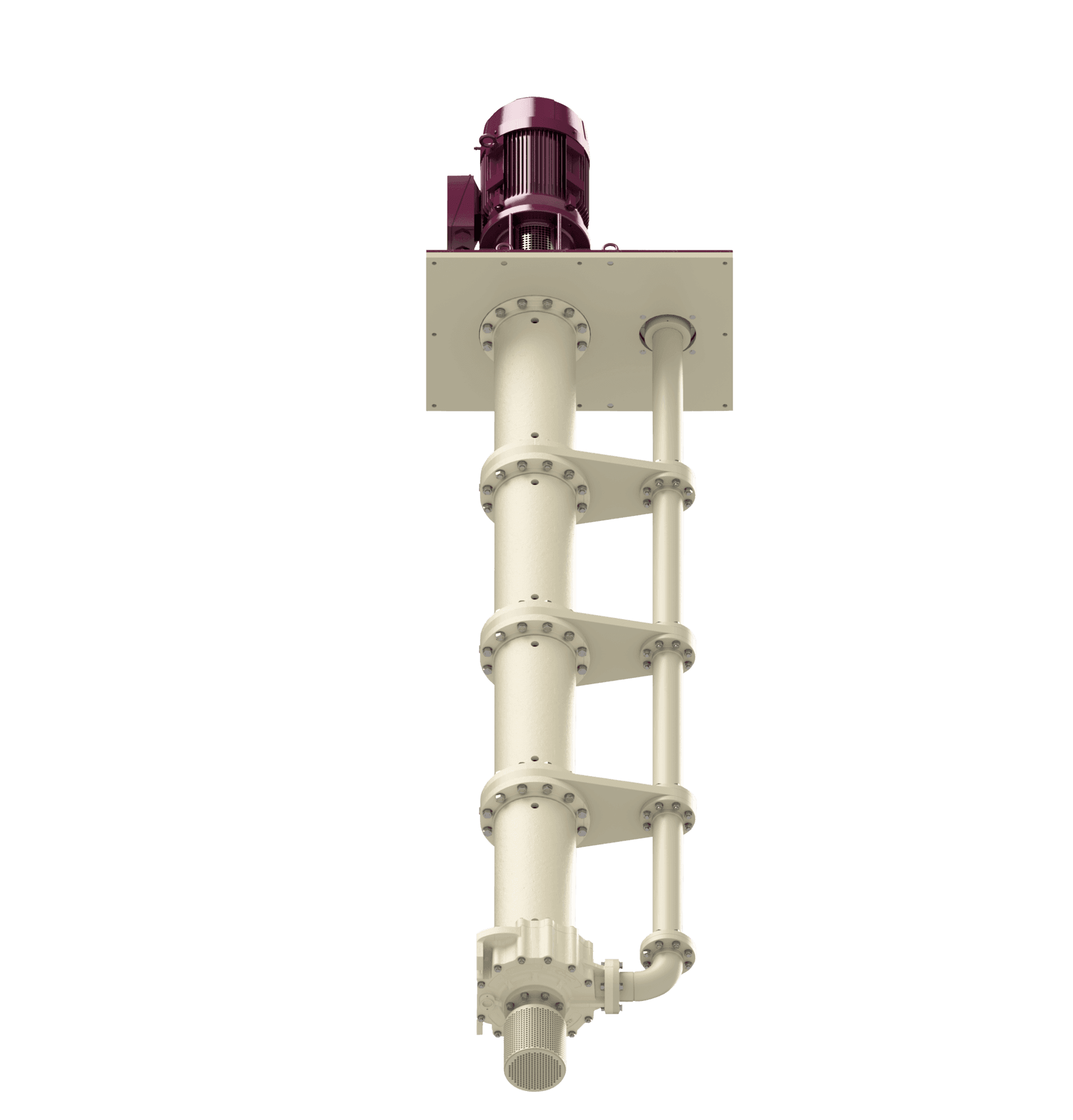

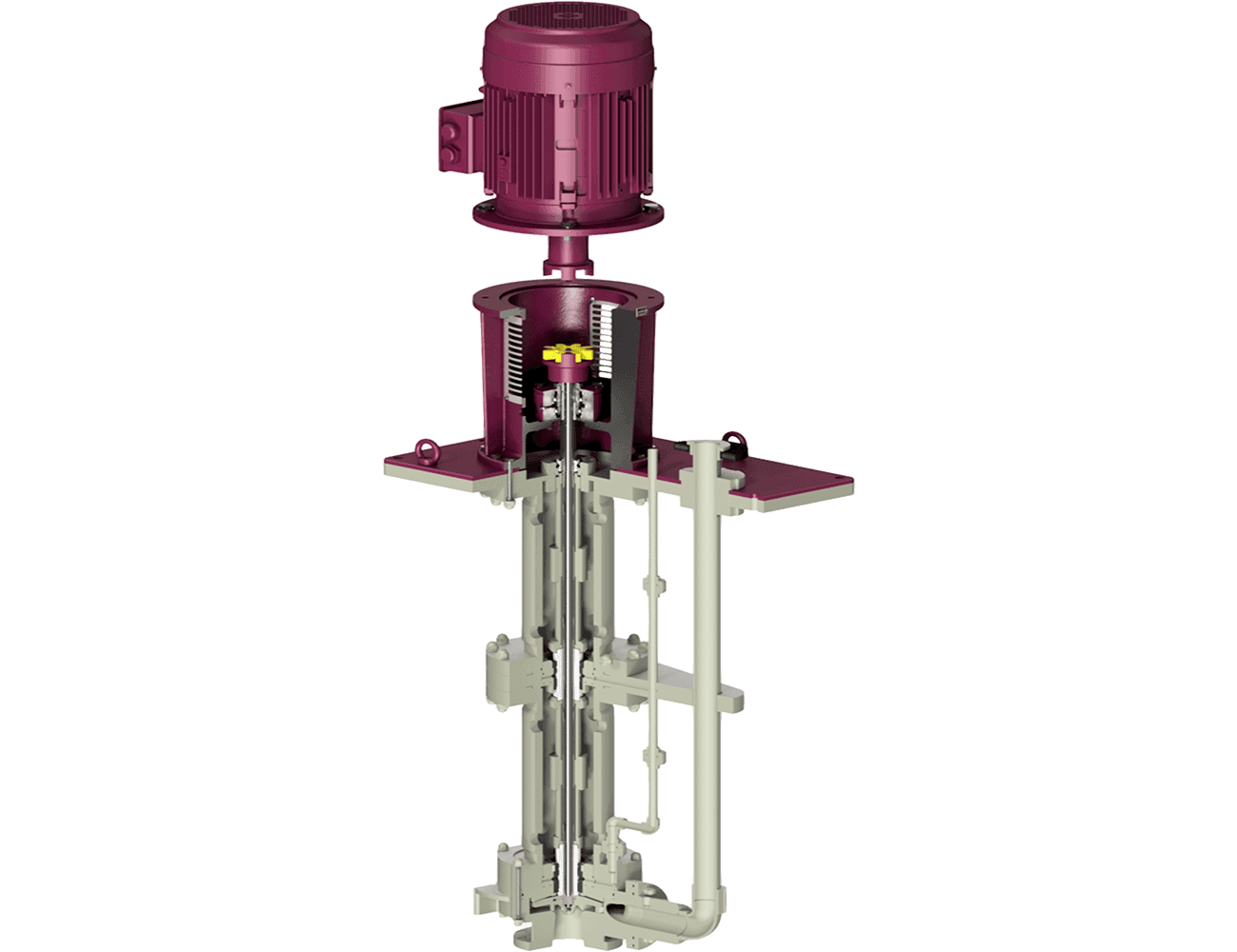

CFV-N SERIE product image
Teknisk opbygning image

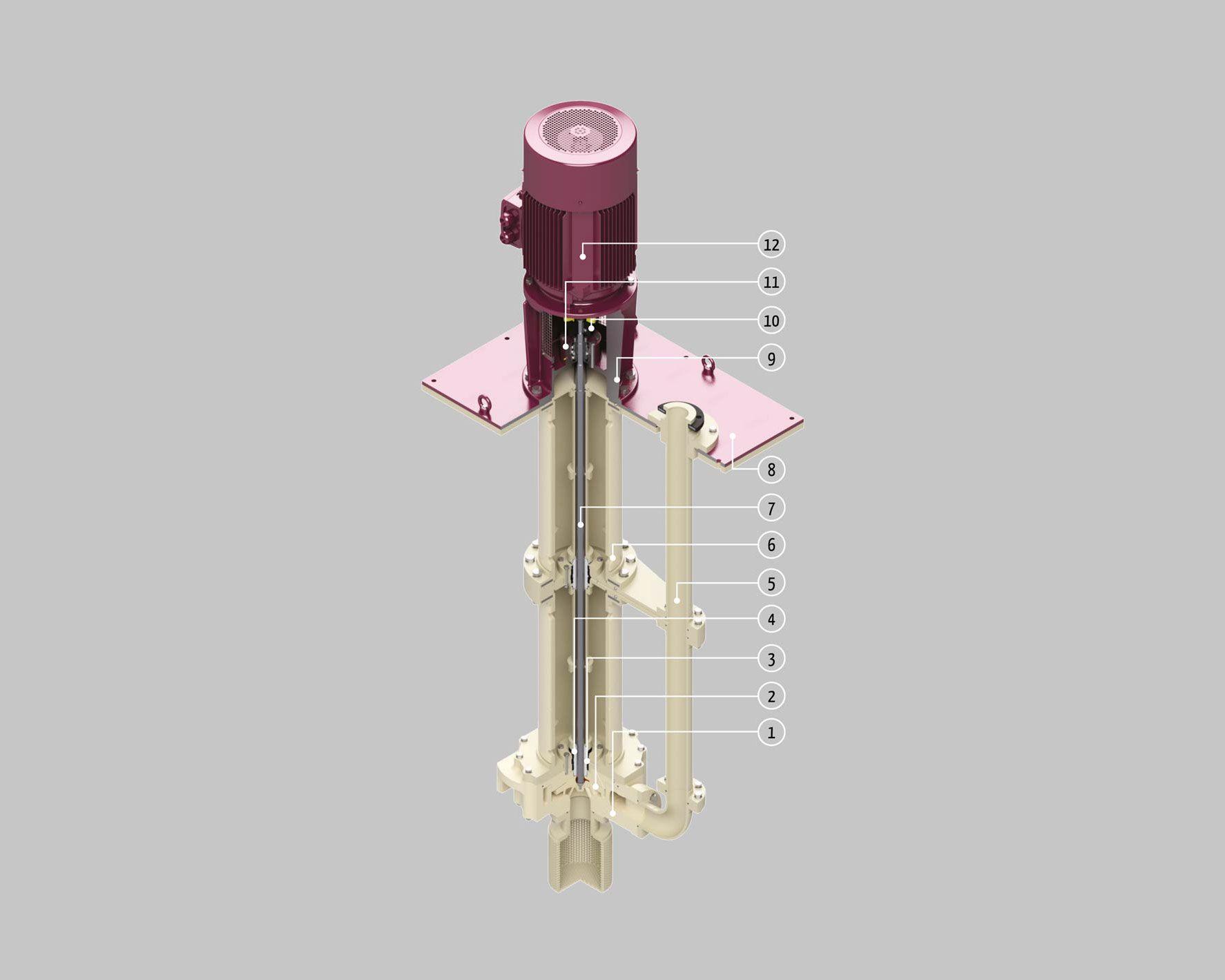

Teknisk opbygning

  1. Pumpehus i massiv FRP med stor godstykkelse for at sikre maksimal mekanisk styrke.

  2. Delvis åbent løbehjul med balancerende vinger på bagsiden, forstærket med metal kerne.

  3. Statisk styre bøsning i PTFE CG (SiC på forespørgsel).

  4. Roterende styre bøsning i Al2O3 (SiC på forespørgsel).

  5. Afgangsrør i termoplast.

  6. Søjle fremstillet af fiber forstærket termoplastisk materiale.

  7. Balanceret aksel i SS316 rustfrit stål eller 42CrMo4 kulstof stål belagt med termoplastisk materiale. Aksialt justeringssystem for justering af tolerancer for opretholdelse af maksimal virkningsgrad.

  8. Extra tyk montageplade i PP, forstærket med stål.

  9. Mellem flange i støbejern med lejer og elastisk kobling. Distancerer motoren fra resten af pumpen.

  10. Elastisk kobling til at optage aksiale unøjagtigheder. Muliggør service af motoren uden at pumpen flyttes.

  11. Stål konsol med to kuglelejer der styrer akslen.

  12. Trefaset asynkron elmotor i henhold til IEC (NEMA på forespørgsel).

Mekaniske akseltætninger

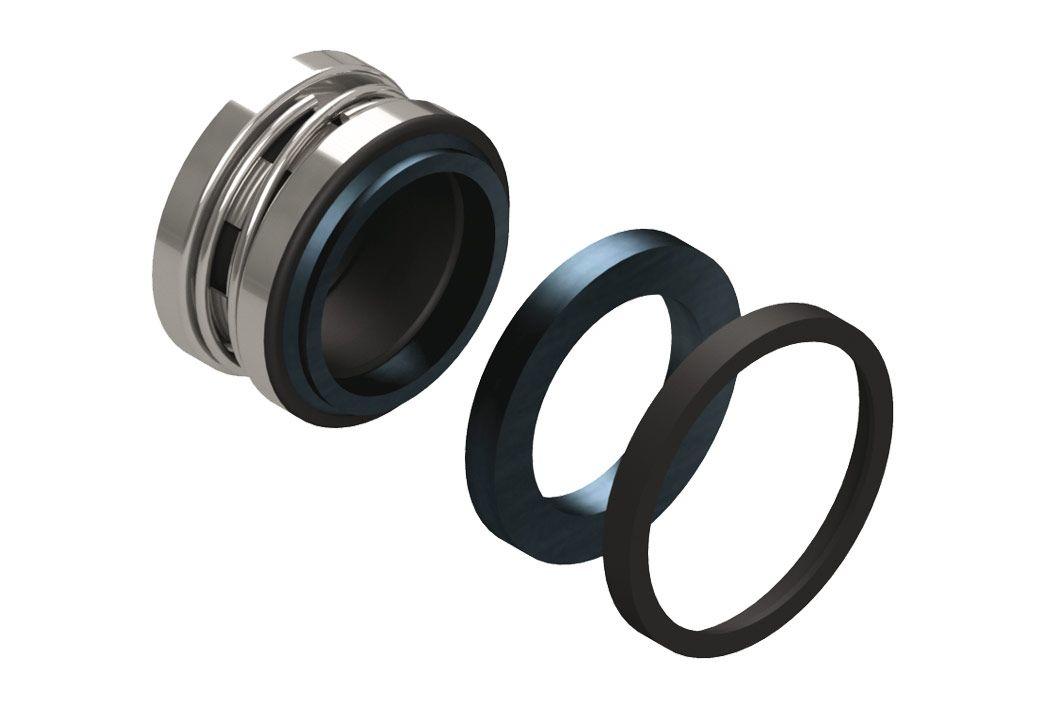

Elastomer bælgtætninger

Mekaniske akseltætninger for let agressive, rene og ikke specielt varme medier. Statiske og roterende ringe i SiC, fjedre og holder i SS316 ikke i kontakt med mediet, elastomerer i EPDM eller FPM. Fås som ekstern type (B6E-B6EC), intern (B6I – B6IC – B6IH) eller dobbeltmekanisk type (B6EDF – B6EDFC).

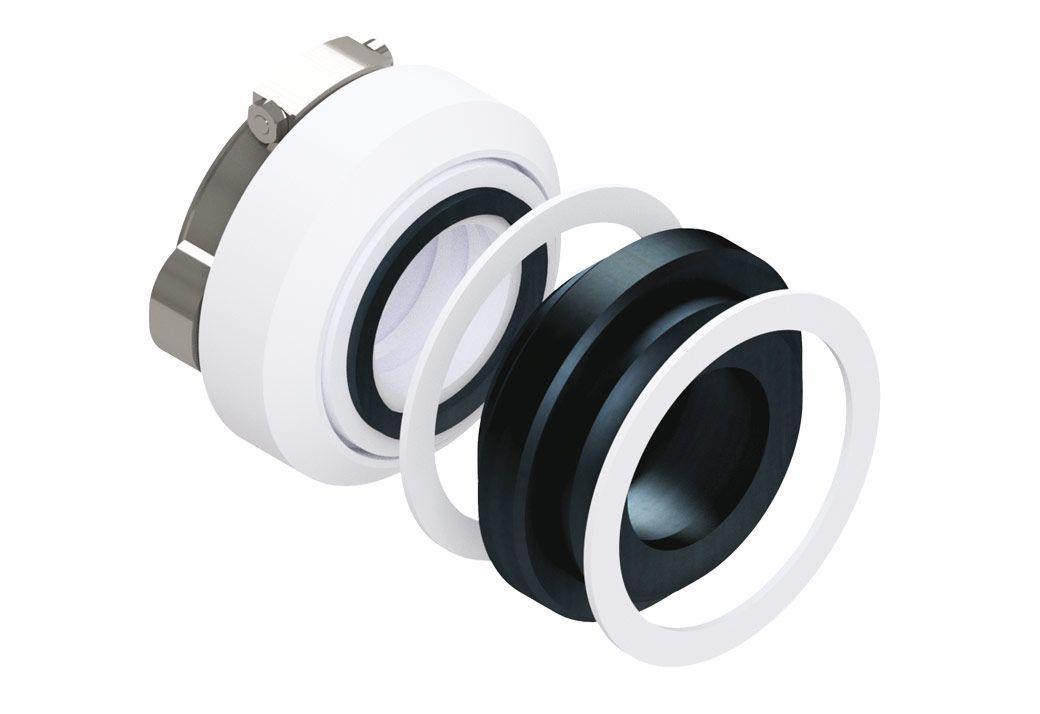

PTFE bælgtætninger

Mekaniske akseltætninger for meget agressive medier og høje temperaturer. Statiske og roterende ringe i tre forskellige materiale kombinationer (SiC-SiC, SiC-Al2O3, Al2O3-PTFE-C), PTFE bælge, fjedre og holder i SS316 (ikke medie berørte). Fås som ekstern type (JRS – JRS1 – JRA) eller dobbeltmekanisk type (JR2S – JR2S1 – JT2P – JR2A).

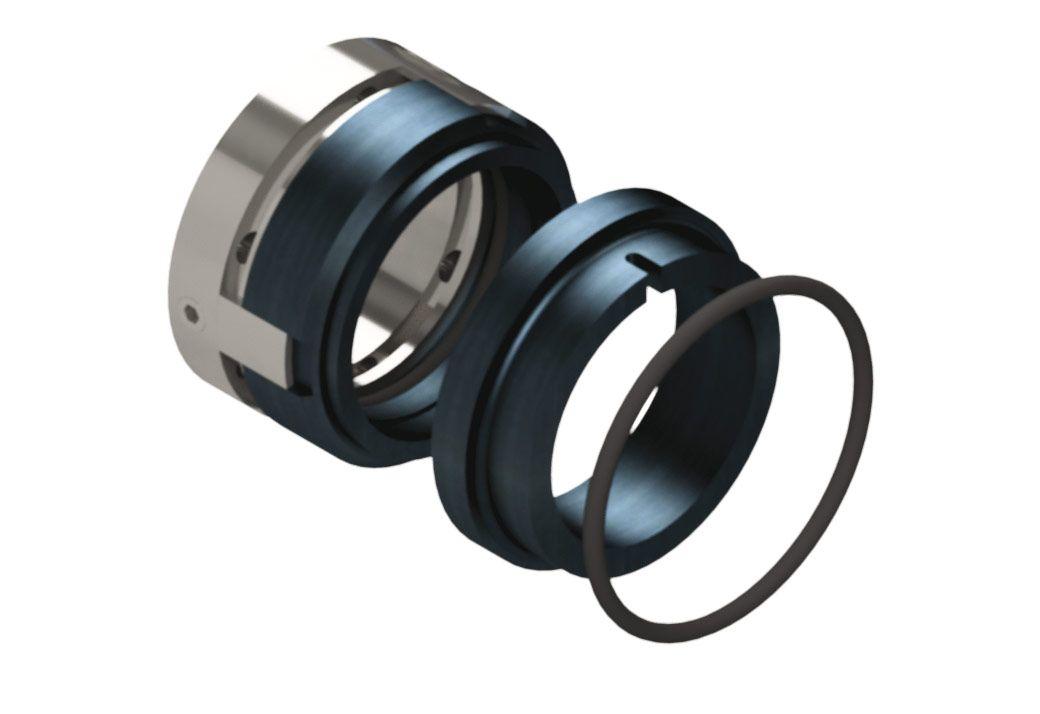

Tætning med O-ring i elastomer

Mekanisk akseltætning for moderat agressive, rene og ikke ekstremt varme medier. Statisk og roterende ringe i to forskellige kombinationer (SiC-SiC, Kul-graphit-SiC), fjeder og holder i Hastelloy C276, O-ring i EPDM eller FPM. Fås som intern type (UMG – UMS) eller dobbeltmekanisk type (UM2G – UM2S).
