SLIDSTÆRK GLASFIBER CENTRIFUGAL PUMPE

CFM serie med akseltætning

CFM serien i blok udførelse med ANSI/ASME B73.1 ind- og udløbs flanger er garant for stærk og slidstærk konstruktion.

Materiale kombinationer

Pumperne er udviklet på baggrund af mange års erfaring med slidende aggressive medier. Den store fleksibilitet i slidstærke materiale kombinationer gør Affetti pumperne til det oplagte valg når der stilles store krav. Typiske eksempler på materialekombinationer:

  • Glasfiber FRP-VES vinyl ester resin: Standard applikationer

  • Glasfiber FRP-VEA vinyl ester resin: Applikationer med abrasive medier

  • Glasfiber FRP-VEC vinyl ester resin: Applikationer med blegemidler

  • Glasfiber FRP-VEF vinyl ester resin: Applikationer med fluorider

  • Glasfiber FRP-EPX epoxy resin: Applikationer med stærke kemikalier og opløsningsmidler

RTM støbning

Glasfiber komponenterne i CFG og CFM pumper produceres ved hjælp af RESIN TRANSFER MOULDING med glas fiber forstærket vinyl ester.

Tilbehør

• Dræn hul
• Drænbakke for service
• Tryktank for thermo siphon system
• Selv ansugnings tank
• Tørløbssikring

brochure

vendor logo

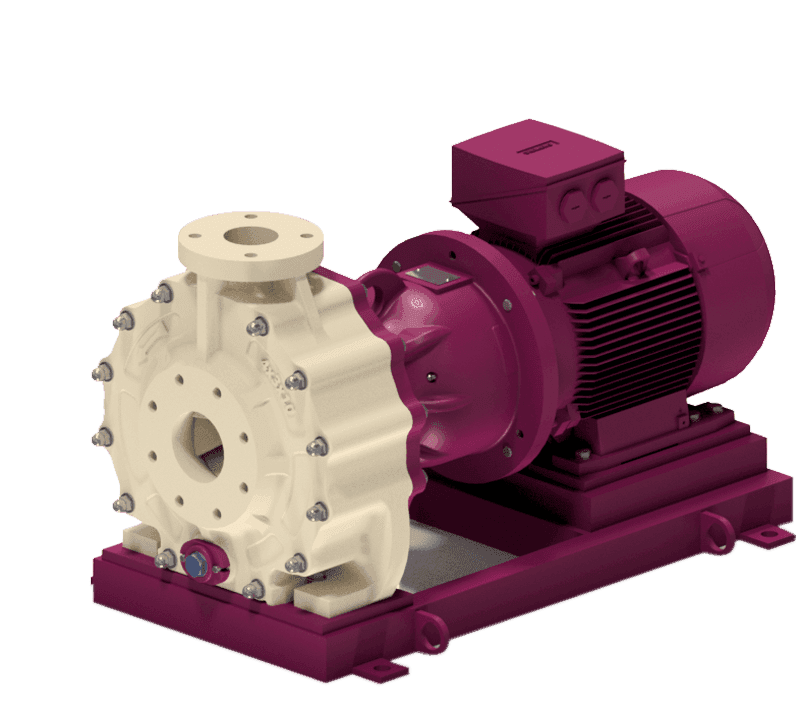

CFM serie med akseltætning product image

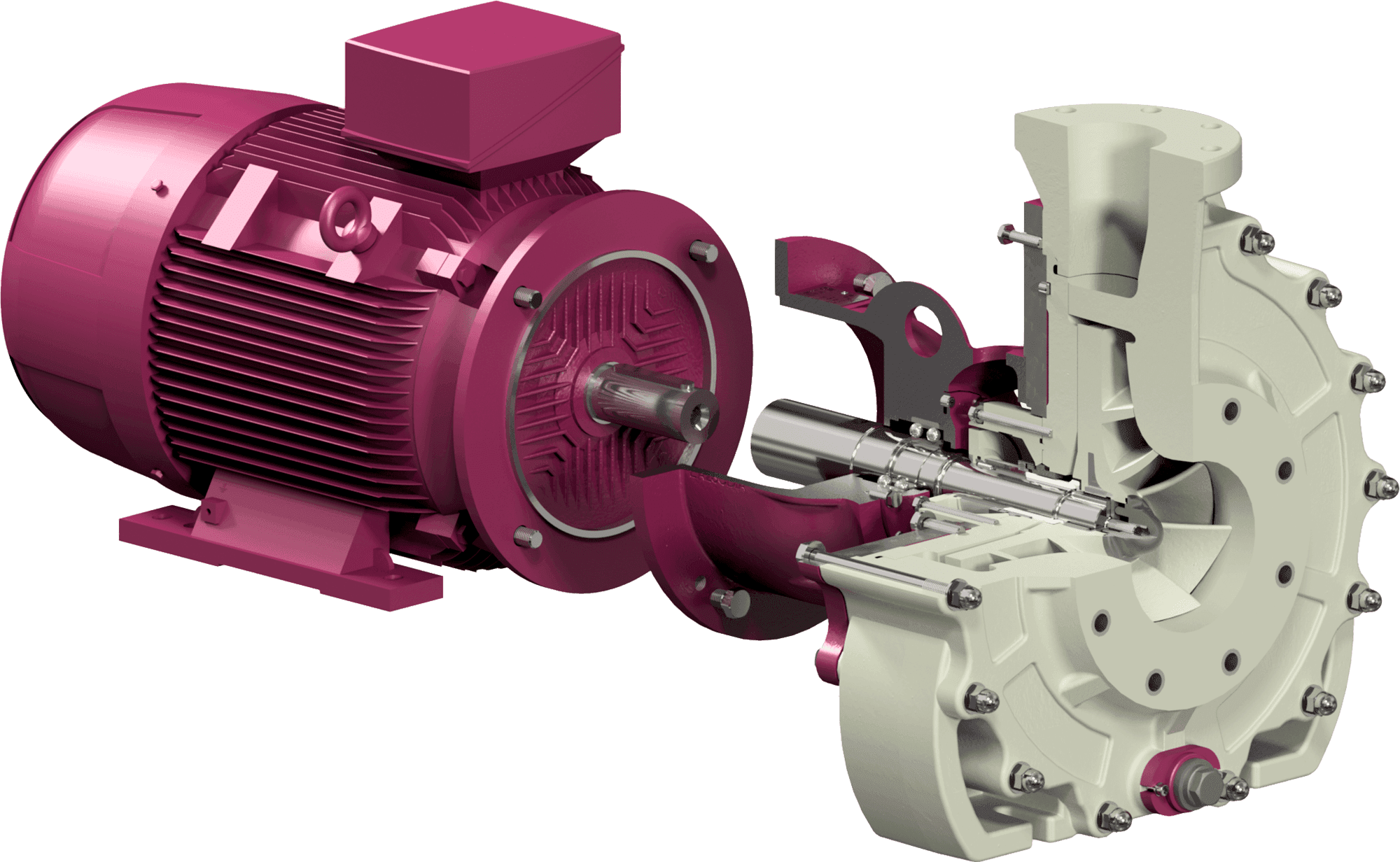

Teknisk opbygning og fordele image

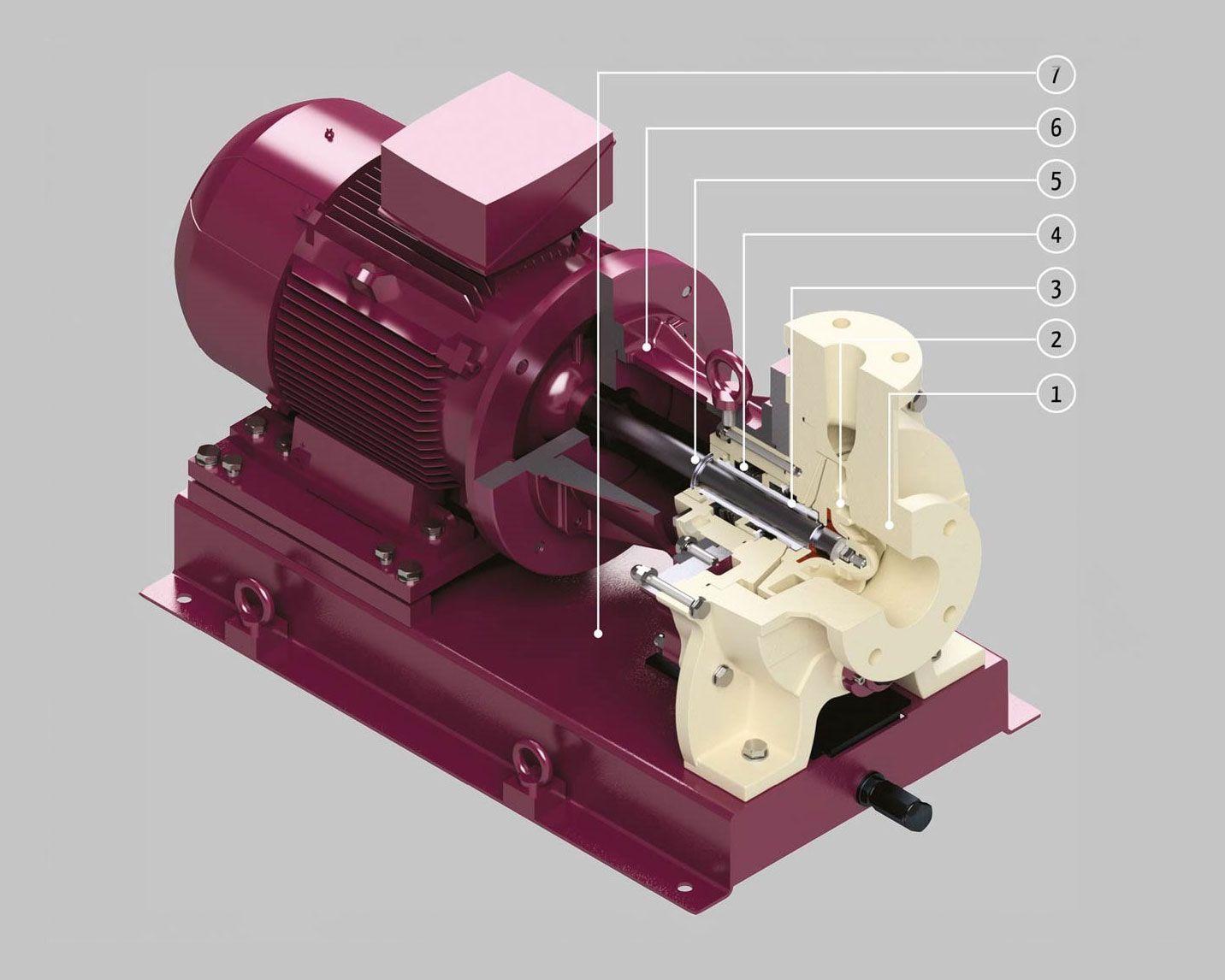

Teknisk opbygning og fordele

  1. Pumpehus i massiv FRP med stor godstykkelse sikrer optimal mekanisk styrke og kemisk resistens.

  2. Semi-åben selv ballanceret løbehjul; med metalkerne for ekstra styrke.

  3. Akselbøsning i FRP eller PE-UHMW for medie uberørt aksel.

  4. Standardiseret high end mekanisk akseltætning

  5. Ballanceret aksel i 42CrMo4 kulstof stål(special legeringer på forespørgsel), overstørrelse for at optage moment og radielle kræfter.

  6. Motor adapter i korrosionsfast støbejern. Designet således at varmen fra pumpen ikke overføres til motoren.

  7. Bundplade i electro-svejst S235JR-EN1025 kulstof stål coated med epoxy primer og polyurethan primer.

Slidstærke løbehjul

Slidstærke løbehjul

Et fikseringssystem bestående af en løbehjulsmøtrik med kontramøtrik, sikrer at løbehjulet aldrig kan løsne sig, f.eks. ved reversering under opstart.

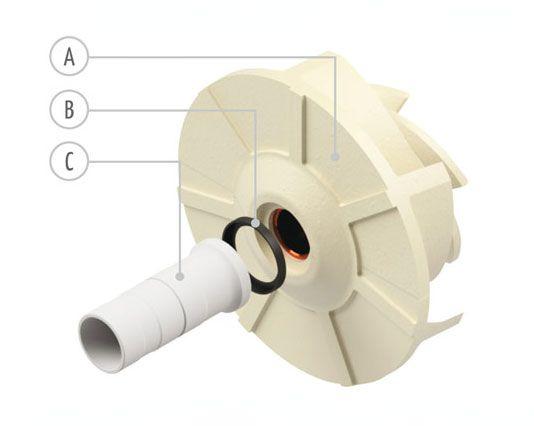

Aksel bøsning separeret fra løbehjul

Akselbøsningen (C) er separeret fra løbehjulet (B) hvilket muliggøre udskiftning, uden at skifte løbehjulet, hvorved reservedels omkostninger reduceres. Gummi ringen (B) hjælper med at holde bøsningen på plads.

Mekaniske akseltætninger

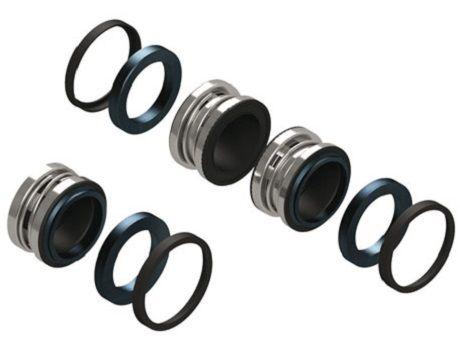

Elastomer bælgtætninger

Mekaniske akseltætninger for let agressive, rene og ikke specielt varme medier. Statiske og roterende ringe i SiC, fjedre og holder i SS316 ikke i kontakt med mediet, elastomerer i EPDM eller FPM. Fås som ekstern type (B6E-B6EC), intern (B6I – B6IC – B6IH) eller dobbeltmekanisk type (B6EDF – B6EDFC).

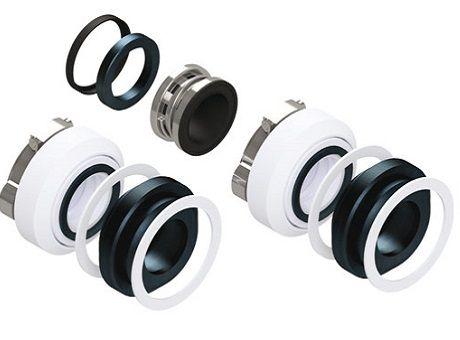

PTFE bælgtætninger

Mekaniske akseltætninger for meget agressive medier og høje temperaturer. Statiske og roterende ringe i tre forskellige materiale kombinationer (SiC-SiC, SiC-Al2O3, Al2O3-PTFE-C), PTFE bælge, fjedre og holder i SS316 (ikke medie berørte). Fås som ekstern type (JRS – JRS1 – JRA) eller dobbeltmekanisk type (JR2S – JR2S1 – JT2P – JR2A).

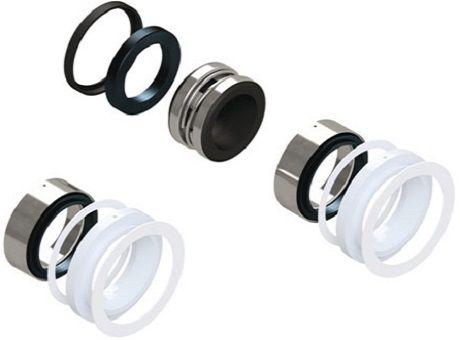

Tætninger med fjeder holder i meta

Mekanisk akseltætning til moderat agressive, rene og ikke ekstremt varme medier. Statisk ring i Al2O3 og roterende ring i kul-grafit , fjeder fjederholder i SS316 , O-ringe i EPDM eller FPM og pakninger i PTFE. Fås som ekstern type (B8E) og dobbeltmekanisk type (B8EDF).

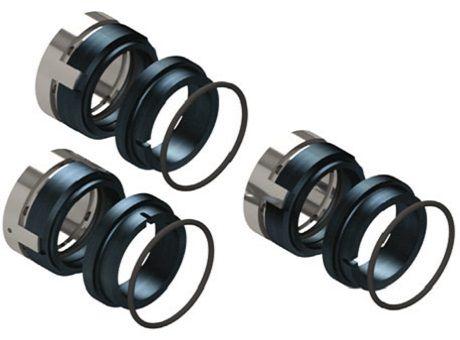

Tætninger med O-ringe i gummi

Mekanisk akseltætning til moderat agressive, rene og ikke ekstremt varme medier. Statisk og roterende ringe i to forskellige kombinationer (SiC-SiC, kul-grafit-SiC), fjeder og holder i Hastelloy C276, O-ring i EPDM eller FPM. Fås som intern type (UMG – UMS) dobbeltmekanisk type (UM2G – UM2S).
